Villa Del Rosario - Ciclo integral del agua
Abastecimiento
Se cuenta con un gran recurso hídrico llamado río Táchira, es una corriente de agua que corre entre el estado Táchira en Venezuela y el departamento de Norte de Santander en Colombia. Durante todo el trayecto desde su nacimiento hasta su desembocadura sirve de frontera natural entre ambos países. tienen una longitud de 87 km desembocando en el rio pamplonita.
Captación
El sistema de acueducto del municipio de Villa del Rosario se abastece del Rio Táchira, en una captación de agua cruda, realizada a través de una bocatoma superficial tipo lateral. Las estructuras de captación están localizadas en la finca Miraflores del Corregimiento de Juan Frio, situada en la cota 516 m.s.n.m y a 7.08 km, de la planta de tratamiento la Gran Colombia.
Georeferenciacion: X= 1.176.904 Y= 1.349.918
Se capta por gravedad; el sistema consta de una bocatoma lateral, una tubería de desagua de 16 pulgadas de diámetro, con una compuerta, sello de bronce, vástago ascendente y volante de maniobra. La estructura posee una cámara de derivación de 2,50*3*3 dicha estructura se compone de:
Una (1) rejilla de 1 cuerpo ubicada en la parte central con las siguientes dimensiones:
Ancho de la rejilla = 1,55m
Largo de la rejilla = 1,20m
Número de Varillas = 38 unidades.
Espaciamiento entre las varillas = 2”
Tratamiento

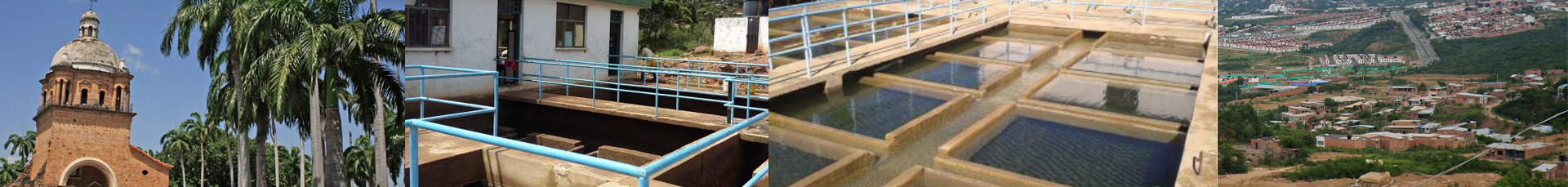

La planta de tratamiento de Villa del Rosario está ubicada en el Barrio Gran Colombia fue construida en 1972. Es una planta tipo convencional con las siguientes unidades de tratamiento: mezcla rápida, floculación, sedimentación, filtración y desinfección, funcionando las 24 horas.
- PTAP 1 con una capacidad nominal de 220 l/s
Redes de Distribución
La alimentación se realiza desde el tanque de cloración a los tanques superficiales (de capacidad de 1200 mᵌ y el de 2300 mᵌ), mediante una red constituida por 80 km aproximadamente, en tuberías de AC, HF y PVC, entre diámetros de 2” a 14”. Igualmente se cuenta con una tubería de PVC de diámetros de 10”, 8” y 6” denominada línea exprés con una longitud aproximada de 5250 metros, que sale del tanque de cloración a los tanques de capacidad 650 mᵌ y al tanque de 700 mᵌ.

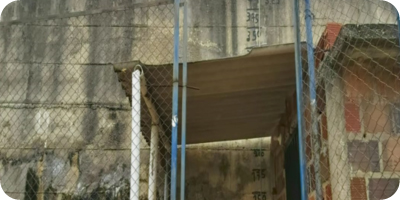

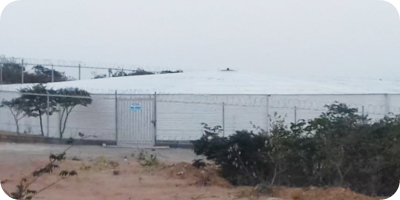

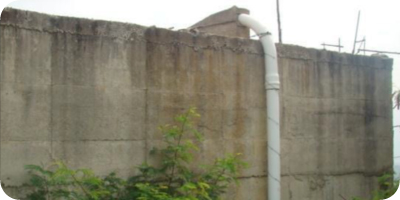

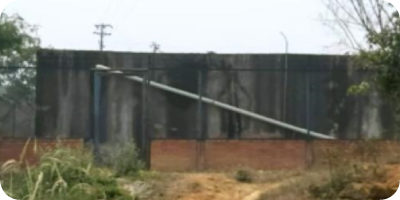

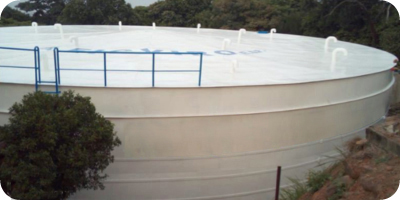

La PTAP de villa del rosario cuenta con los siguientes tanques de almacenamiento:

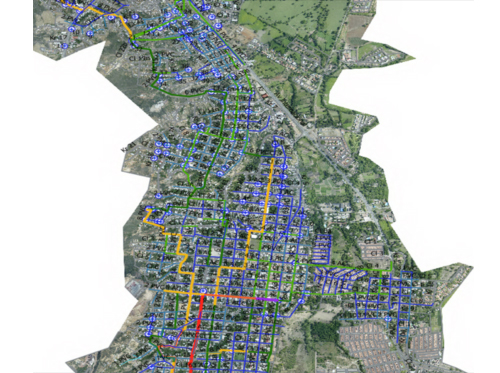

En la siguiente imagen se muestra el catastro de redes de acueducto. Redes que de acuerdo a su diámetro varia el color y encontramos las válvulas con simbología de cruz y en color azul.
Redes de saneamiento

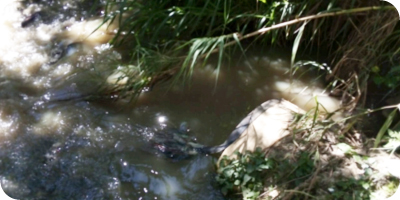

En este sistema el agua residual proveniente del casco urbano del municipio de Villa del Rosario es conducida por gravedad mediante ductos hasta los puntos de vertimiento ubicados en el sector el palmar que descarga directamente al rio Táchira y a un colector ubicado en la vía Bocono que se une a la red de alcantarillado de Cúcuta. La empresa no cuenta con planta de tratamiento de agua residual PTAR ni estaciones de bombeo de aguas residuales – EBAR
